Высокоскоростная полуавтоматическая весовая станция FS предназначена для дозированной
фасовки в 1, 2 и 4-х стропные мягкие контейнеры (Биг-Беги, МКР)
свободно сыпучих материалов - удобрений, мелких и грубых порошков,
абразивов, кристаллов, гранул, с производительностью от 30 до 90 тонн в час.
Функции, выполняемые весовой станцией:
- нетто-взвешивание или брутто-взвешивание *;
- динамическая корректировка веса при наполнении контейнера;
- автоматическое перемещение наполненного контейнера (вариант с конвейером);
- очистка вытесняемого из контейнера воздуха (при наполнении контейнера продуктом);
- программный учет готовой продукции за выбранный период (с возможностью экспорта данных на ПЭВМ);
- автоматическая защита накопительного бункера от переполнения продуктом;
- оперативная регулировка высоты наполняющего патрубка (при различной высоте загрузки контейнера).
* станция поставляется с одной из указанных функций
Принцип действия весовой станции:
Сыпучий продукт поступает в накопительный или весовой бункер . В зависимости от модификации исполнения весовой станции (брутто-взвешивание или нетто-взвешивание) система управления осуществляет взвешивание заданной дозы и подготавливает контейнер к наполнению (раздувает контейнер при помощи воздуха). Сыпучий продукт заполняет контейнер, находящийся на конвейере (рольганге). После заполнения взвешенной дозы конвейер перемещает заполненный контейнер на расстояние, достаточное для установки очередного контейнера. Далее процесс повторяется. На выходе с конвейера биг-беги забираются механизированным подъемным устройством для дальнейшего складирования или погрузки на транспорт Заказчика.
Технические характеристики:
| Производительность (общий цикл – наполнение/эвакуация) |
от 30 до 90 тонн/час однородного, свободно сыпучего продукта без комков при достаточной скорости подачи материала во взвешивающий бункер. |
| Модификации исполнения |
FS-N – нетто взвешивание;
FS-B – брутто взвешивание;
FSH - для тяжелых сыпучих материалов (руда, клинкер), нетто;
М - ручная эвакуация, А – автоматическая эвакуация; |
| Упаковываемый материал |
свободно сыпучие материалы, при влажности 0,1...0,3%, диаметре гранул 1...50мм, насыпной плотности 500...3500 кг/м3. |
| Тип упаковки |
1, -2 и 4-стропный мягкий контейнер (Биг-Бег, МКР) |
| Высота загрузки мин/макс |
500 мм1800 мм (по согласованию – до 2200 мм) |
| Величина дозы |
500...2000 кг |
| Точность взвешивания |
0,5% |
Объем накопительного бункера
Объем весового бункера |
3,0 м3 (может быть увеличен до 8,0 м3)
1,5 м3 |
| Напряжение питания |
3 фазы, 380В, 50Гц, установленная мощность от 4,0 кВт, класс защиты электрооборудования IP54, панели управления IP65. |
| Напряжение питания цепей управления |
24 В |
| Обеспечение сжатым воздухом |
необходим сжатый воздух при давлении 4-6 атм. |
Размеры основания
Высота |
2400 х 2400 мм
4700 мм без накопительного бункера,
6300 мм с накопительным бункером |
Размеры конвейера
- ширина ленты
- длина |
1200 мм
от 3000 мм |
| Условия размещения и эксплуатации |
сухое помещение, температура окружающей среды в диапазоне -20...+40 С (специальное исполнение до -40) |
Все узлы весовой станции, соприкасающиеся с наполняемым продуктом, выполнены из нержавеющей стали марки AISI304, что многократно увеличивает срок службы оборудования. Станции для тяжелых материалов выполнена из прочной низкоуглеродистой стали.
При производстве весовой станции использованы только высококачественные материалы: сталь с полиуретановым покрытием, контроллер и электрические компоненты фирмы SIEMENS, подготовка воздуха, пневмоцилиндры и клапаны фирмы FESTO, транспортерная лента фирмы CONTITECH.
Компактные размеры и несколько вариантов конструктивного исполнения позволяют использовать предлагаемые станции в очень широком спектре промышленных предприятий.
Срок эксплуатации весовой станции составляет не менее 10 лет.
Гарантийное обслуживание – 12 месяцев с момента запуска в эксплуатацию.
Существует возможность выбора варианта исполнения весовой станции, подходящего для специфики Вашего производства, а при необходимости могут быть внесены изменения и дополнения, исходя из Ваших требований. Весовые станции поставляются в составе комплекса, который позволяет Ваш сыпучий продукт быстро и аккуратно зафасовать в биг-беги (МКР).

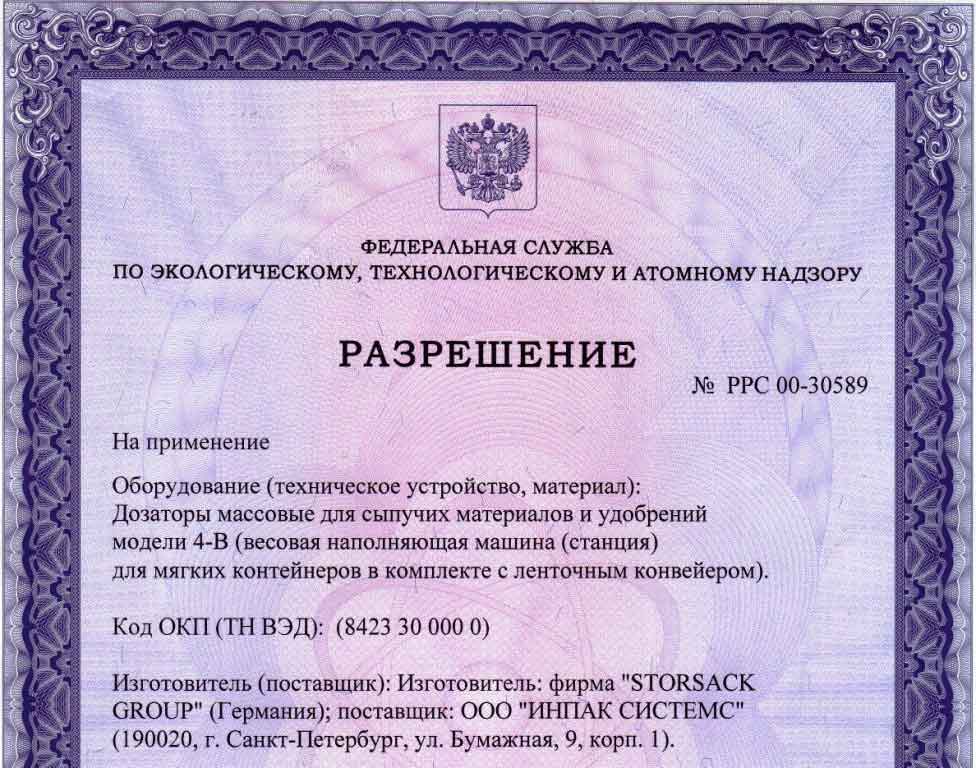

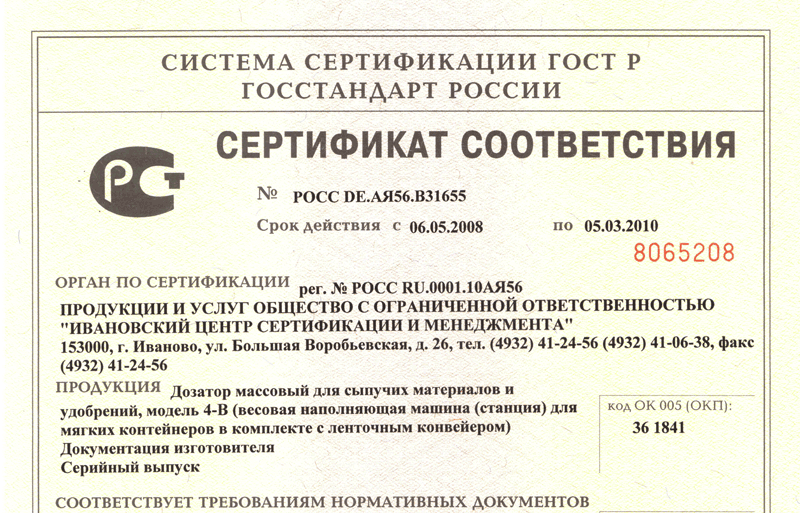

Сертификаты
|
